钛马士革，金属冰晶，钛马夹钢技术分析

今天刚注册的号，为了表达诚意，特写下这篇纯技术文章，希望可以得到各位大神的指导。如果说文章中提到的一些工艺技术侵犯了您的权利，请联系我，我会做出改正。

先做个自我介绍吧，我是一个材料狂人，酷爱研究各种材料，有这方面爱好或者问题的朋友可以联系我哦，我们共同交流共同进步。

下面进入正题，第一个我们要讲的是钛马士革。

相信大家对这种材料已经了解的很多了吧，炫丽的花纹，漂亮的颜色，还有可望而不可及的价格，今天我们就来聊一下钛马士革的生产工艺。

钛马士革工艺类似于大马士革钢材的工艺，通过对不同型号的板材进行叠锻使各板材复合。那就有朋友会问了，放屁，我用大马士革钢的工艺锻造钛马士革，为啥就复合不了。其实呢，只要您了解一下钛跟钢的区别就能明白了，钛有个特性就是极易氧化，暴露在空气中几秒钟就会形成一层致密氧化膜，那么钢呢？钢材一般在空气中形成的氧化物是三氧化二铁，疏松的氧化层，锻造过程中两刷子就能搞定。说到这儿相信很多朋友已经明白了，只要不让钛板接合面在加热锻造过程中接触到空气，那么钛板的复合就不会有问题了。事实上也正是这样，钛马士革材料锻造的工艺也正是通过保护气来实现的。这个保护气的选择也是有讲究的，如果你选择用氮气做保护气的话，那么恭喜你，你又掉入了另外一个坑，钛还有个性质就是高温氮化，氮化钛硬度致密性比氧化钛可高得多，钛板表面有这么一层氮化钛，还复合个鬼哟。顺便说一句，氮化钛经常用来做涂层，硬化涂层，比如说机加工刀具涂层。继续说钛马士革，现在我们面临的问题就是保护气选择的问题，既然氮气不行，那还有什么呢？氩气，这是一种惰性气体，不会跟任何温度的钛材反应，完美，就它了。

搞清楚上面两点，钛马士革的加工就变得很简单了，第一步，板材清理切割，这里面涉及一个问题就是几色，两色就用纯钛和TC4,三色就用纯钛、TC4和TC1或者半C4(GR9)，或者也可以自由发挥；第二步，板材排序，与大马士革钢类似，间隔排列，注意在排序好之后，要压紧焊接；第三步，封装，把排序并焊接好的板材装入大小合适的金属盒子，可以是钢盒也可以是钛盒，装入过程中通入氩气，最后密封盒子；第四步，加热，加热温度为1100摄氏度左右；第五步，锻压，这一步就没啥说的了，建议用油压机；第五步，脱壳，把壳体去掉就得到了钛马士革毛料，然后再通过其他加工就能得到自己想要的板棒块啦。



第二个就是金属的冰晶化了，这是个很简单的过程，原理也没有那么复杂，不管什么金属，想要出现冰晶效果，那就两个字加热。我们看到的冰晶效果其实就是金属中的晶粒，经历足够大我们就能观察到冰晶的效果了，而晶粒长大的方式就是加热，至于加热到多少温度，当然是越高越好，只要金属没有熔化就行。加热过后的金属经过打磨抛光之后是没有办法直接观测到冰晶的，我们可以通过酸洗的方式让晶粒显示出来，酸洗液的配方由金属决定，但一定要注意的是用稀释过的酸，要不然会严重腐蚀金属表面。

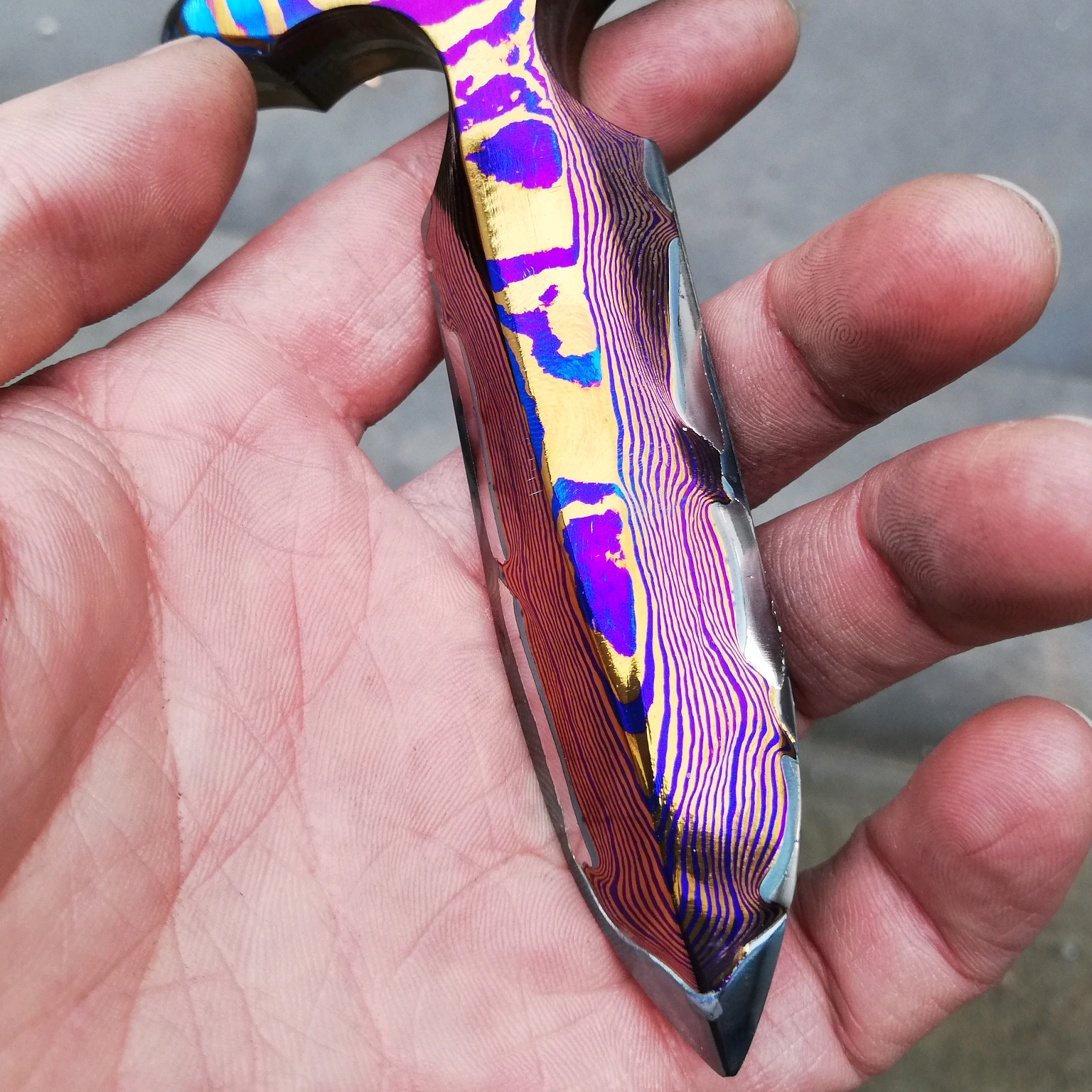

最后一个就是钛马夹钢工艺了，这种材料就是钛马士革中间复合一层的钢材，是我才刚研发出来的材料，就不细说制作工艺了，我还指望这个工艺养家糊口呢。放几张图让大家来欣赏吧。



（图片中的材料都是我自己做的，所以不存在侵权，哇哈哈哈）
